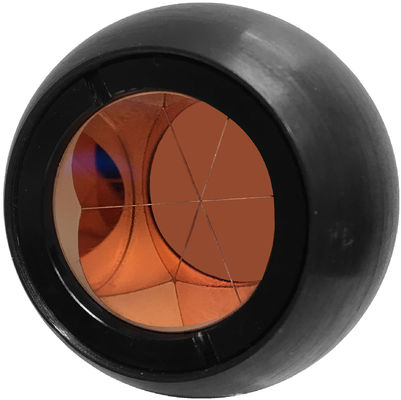

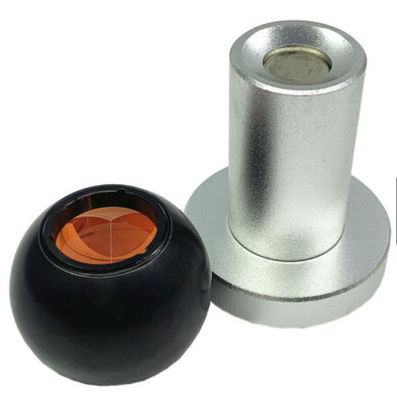

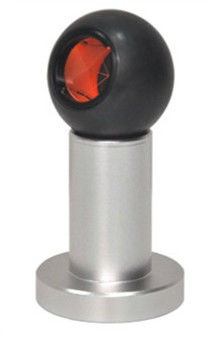

Base magnétique Total Station d'enquête Mini Prisme constant 17,5 mm avec ensemble de prisme à bille enduit de cuivre

Surveillance totale de la station de mesure Mini prisme à bille Base magnétique Prisme à support constant 17,5 mm

Modèle:Résultats de l'analyse

Résumé:

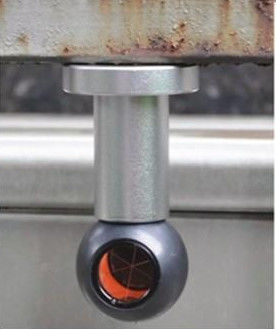

1Réflecteur pour installations fixes/prisme anti-vandalisme
2- Matériau: acier 45
3Diamètre de la boule: 45 mm.
4Le diamètre du prisme est de 25,4 mm.
5- Cube d'angle de voie aérienne dans un boîtier noir sphérique.
6Appliqué aux mesures de précision aux mesures automatiques.
7Appliquez-vous aux voies ferrées à grande vitesse.

8Il est équipé d' une base magnétique.

9Acier inoxydable poli

Données techniques:

La garantie:

Une garantie d'un an est fournie.

Décalage des prismes d'enquête

Retro-reflectors (or corner cube prisms) used with electronic distance measuring (EDM) instruments have an offset because the transmitted light beam from the EDM takes longer to enter and exit the prismCe temps plus long se traduit par une plus grande distance mesurée. Cette distance est corrigée en utilisant un "décalage" et en positionnant le prisme par rapport à la ligne plomb du support de prisme.Le décalage est déterminé en multipliant la hauteur du prisme par l'indice de réfraction du verre utiliséLes déviations courantes sont de 0, -17,5 mm, -30 mm, -34 mm et -40 mm.

Un décalage nodal sur un prisme d'arpentage est défini par la relation entre le porteur du prisme et le prisme qui place le centre optique du prisme sur la ligne de plomb du porteur.Ce décalage est le plus avantageux au travail à courte distance lorsque le sommet ou le centre du prisme est utilisé comme cible de pointe pour la mesure d'angle vertical et horizontalChaque prisme d'arpentage a un décalage nodal.peut provoquer des erreurs angulaires lorsque l'on utilise le sommet du prisme comme cible s'il n'est pas parfaitement orienté vers l'instrument de mesure.

Pour des relevés de grande précision, il est recommandé d'utiliser un prisme rond au lieu d'un prisme à 360o si vous utilisez une station totale robotisée.Un prisme de point de nœud doit être utilisé pour des travaux de traversement et de disposition de haute précision.

Pour la navigation:

Les articles en petites quantités seront emballés dans des cartons et expédiés par express ou par avion.

Pour les grandes quantités, le transport maritime serait le meilleur choix.

Le paquet:

Chaque article sera emballé avec un emballage intérieur individuel. Tous les articles seront emballés avec une boîte en papier extérieure. Pour les grandes quantités, une palette sera équipée pour un meilleur envoi.

Détails de la politique de retour:

A. Les acheteurs peuvent retourner les articles pour un remboursement dans un délai de 7 jours à compter du jour de la réception des articles, et l'acheteur doit supporter les frais d'expédition de retour.Les articles doivent être retournés dans le même état exact qu'à leur livraison.

B. Les acheteurs peuvent retourner les articles pour un remboursement s'ils ne sont pas comme décrit ou avec des problèmes de qualité dans les 7 jours suivant la réception des articles.sur la base de l'état des articles reçus.
