Réflecteur de cible de mesure de balayage en 3D 5/8" fil avec base magnétique Réflecteur de station totale

Réflecteur de cible en noir et blanc avec base magnétique

Modèle:Le numéro de série ADSmini108-2

Résumé:

A. 6" en noir/blanc circulaire, inclinaison et virage cible pour la station de balayage.

B. Montage standard d'un bâton de type Leica sur un poteau, par exemple GLS12.

C. Hauteur du centre à la hauteur du réflecteur standard Leica.

D. 5/8"une base en filetage interne.

E. Joyau anodisé en aluminium et plaque de cible mate non réfléchissante

F. Hauteur de l'axe: 135 mm

Données techniques:

Le paquet contient:

Cible de balayage

Monture à aimant plat

Le paquet:

Sac à main souple

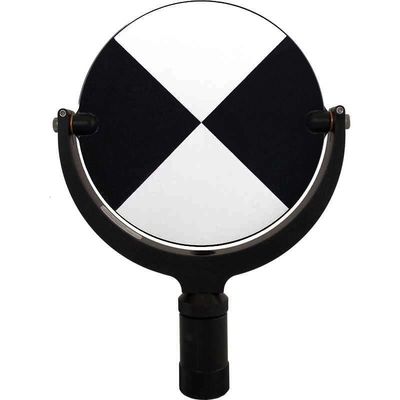

Cible de balayage:

Noir et blanc

175.5 mm de hauteur centrale

un diamètre de 152,4 mm

5/8 pouces de fil inférieur

La cible du scanner de balayage laser 3D est conçue pour l'arpentage total de la station, assurant des mesures précises et fiables.

Sa fonctionnalité d'inclinaison réglable permet une large gamme d'applications, répondant à diverses exigences d'entrée de l'utilisateur.

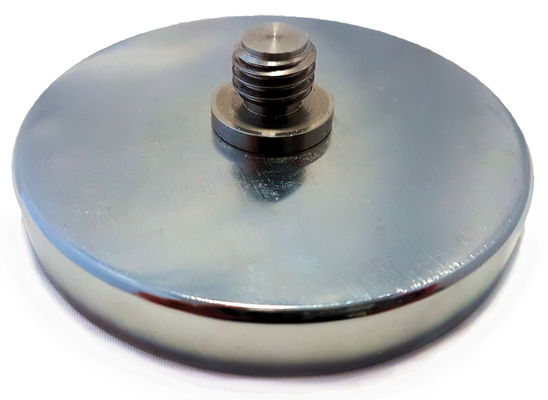

Base magnétique:

Idéal pour le montage d'une cible de balayage, d'un récepteur GPS ou d'un prisme sur une surface plate en acier.

Force de traction 55 kg, Ø 100 mm, hauteur 21 mm, poids 450 grammes.

Cibles et analyse

Les cibles sont des objets physiques que vous installez sur le site et que le logiciel d'analyse utilise pour relier plusieurs scans.Si vous avez fixé correctement vos objectifsLe logiciel sera en mesure d'enregistrer vos scans avec une relative facilité. Cependant, si les cibles sont placées incorrectement, beaucoup d'enregistrement manuel sera nécessaire.L'enregistrement manuel est incroyablement long, et il vaut absolument la peine de prendre du temps supplémentaire sur le terrain pour fixer correctement les objectifs.

Comment se fixer des objectifs

Lorsque vous définissez des cibles, vous devez garder à l'esprit que trois cibles minimum sont nécessaires pour enregistrer deux scans ensemble.Cela signifie que chaque balayage consécutif doit avoir 3 cibles en commun avec le balayage précédentUn maximum de cinq cibles est recommandé comme filet de sécurité; cependant, avoir trop de cibles prend du temps à mettre en place et le logiciel d'enregistrement mettra plus de temps à traiter.

Lorsque vous vous fixez des objectifs, tenez compte des facteurs suivants, qui varient selon les fabricants.

1. Résolution:Par exemple, pour un scanner FARO, à 1/4 de pouce, la cible peut être jusqu'à 60 pieds du scanner;à 1/8ème dans il peut être jusqu'à 30 pieds de distance.
2. La distance:Comme mentionné ci-dessus, les cibles ne peuvent être à une certaine distance du scanner et toujours fournir un enregistrement précis.par exemple, il y a beaucoup de poussière et d'humidité dans l'espace.
3. Environnement:Des facteurs tels que le soleil, la poussière et l'humidité peuvent avoir un effet sur la précision avec laquelle les cibles sont capturées.
4. Taille de la cible:Les cibles plus petites doivent être placées plus près du scanner.
5. Toute vibration:Si vous êtes dans une pièce où il y a des vibrations ou un flux d'air très fort, comme un espace mécanique, sachez que vos cibles peuvent bouger et prenez des précautions supplémentaires pour les sécuriser.
